Curso de Latex

Universidad Veracruzana

Facultad de Matemáticas

M.I.A. Patricia González Gaspar

Figuras

Figuras

  • El ambiente figure es usado para presentar figuras.
  • Un argumento opcional controla la localización de la figura.
    • t En la parte superior de la página.
    • b En la parte inferior de la página.
    • p Página sin texto pero con otras figuras o tablas.}
    • h Aproximadamente en la posición actual.}
    • H Pone la figura en la posición actual.

Figuras

  • Dentro del ambiente figure el comando \caption define el titulo de la figura.
  • También se puede usar el comando \label para agregar una etiqueta a la figura.
  • El paquete graphicx proporciona el comando \includegraphics que se utiliza para importar figuras.
  •


Ambiente subfigure

Es necesario incluir en el preámbulo los paquetes: \usepackage{caption} y \usepackage{subcaption}




Paquete wrapfig

Permite insertar figura rodeada de texto: \usepackage{wrapfig} (agregar en el preámbulo el paquete \usepackage{blindtext} para que la macro \blindtext pueda usarse)




Tablas

Tablas

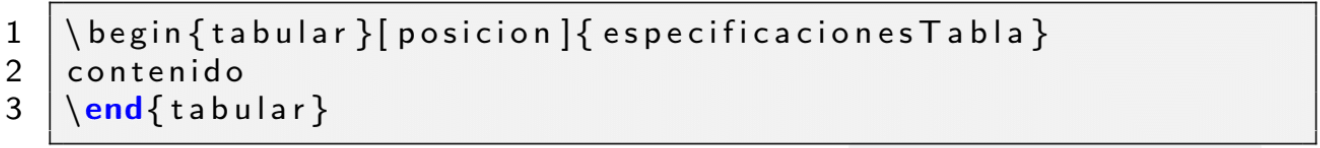

El ambiente tabular es usado para presentar tablas

Down arrow

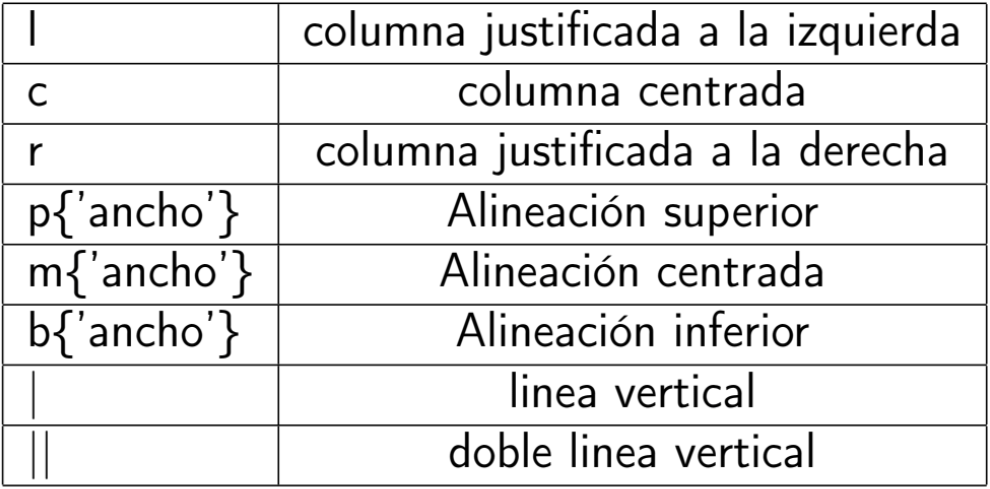

Especificaciones:

Down arrow

Tablas

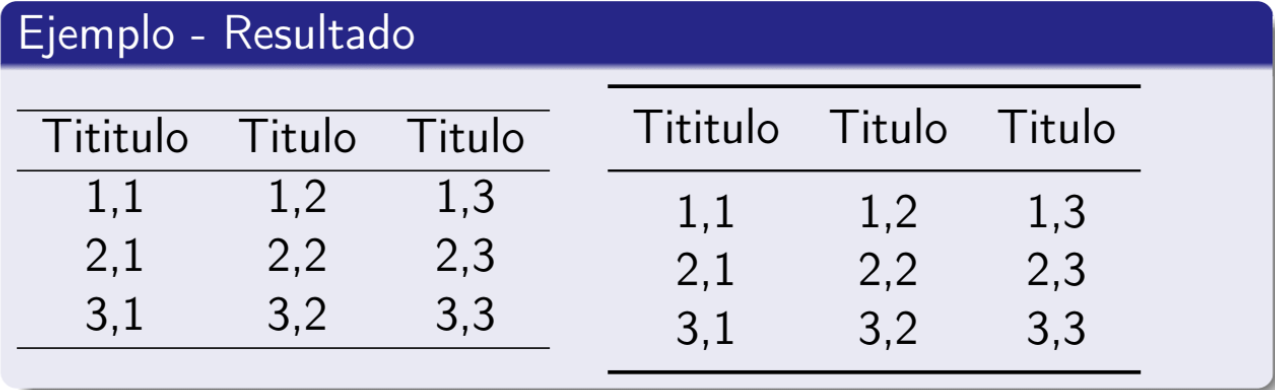

Paquete booktabs

  • Proporciona comandos para mejorar la calidad de las tablas en \LaTeX.
  • Introduce los comandos \toprule, \midrule y \bottomrule que se usan para dibujar las lineas de la tabla.





Paquete booktabs

Down arrow

Tablas

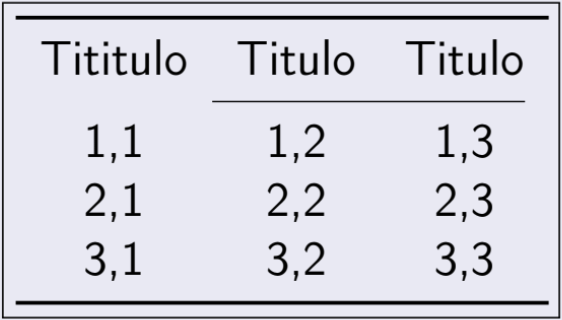

Se puede usar el comando \cmidrule(r[tam]){fini-fin} para especificar el tamaño de las lineas dentro de la tabla.



Down arrow

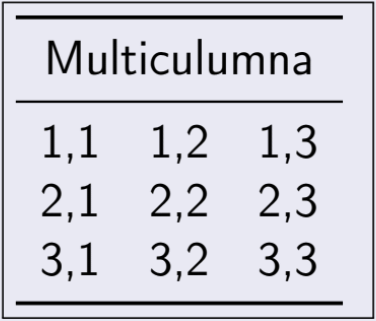

multicolumna

\usepackage{multicol}



Down arrow

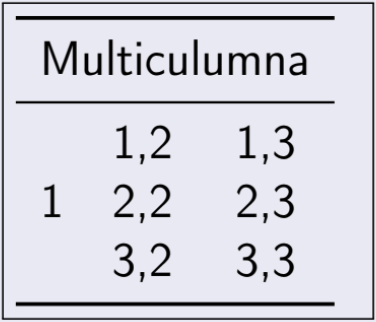

multifila

\usepackage{multirow}



Down arrow

Rotando tablas

En general, el ambiente landscape rotará 90° todo lo contenido en él (\usepackage{lscape})




Rotando tablas

\usepackage{adjustbox}




Rotando tablas

\usepackage{rotating}




Tablas de más de una hoja

\usepackage{longtable} (sintaxis)




Tablas de más de una hoja

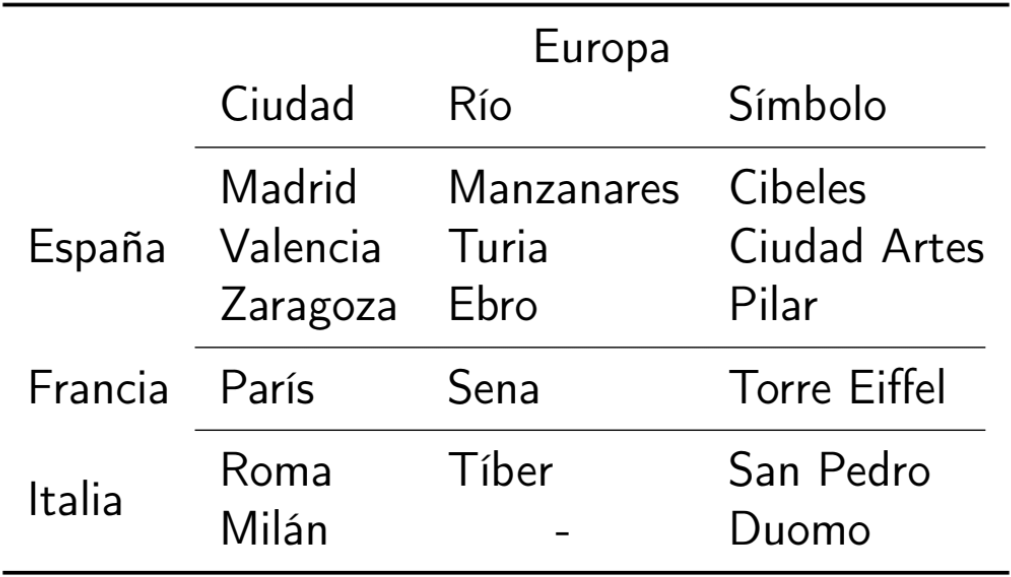

Tarea

Hacer la siguiente tabla

Down arrow

Colores

Colores

Incluir el paquete xcolor con las opciones necesarias.

  • [] :
  • [dvipsnames]
  • [svgnames]
  • [x11names]
http://mirror.las.iastate.edu/tex-archive/macros/latex/contrib/xcolor/xcolor.pdf

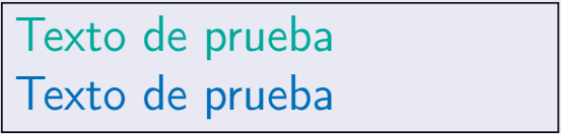

Texto en color

Se usa el comando \textcolor{nombreDelColor}{texto}


          \textcolor{JungleGreen}{Texto de prueba}\\
          \textcolor{NavyBlue}{Texto de prueba}

Down arrow

Fondo de color para texto

Se usa el comando colorbox{nombreDelColor}{texto}


          \colorbox{JungleGreen}{Texto de prueba}

Down arrow

Cambiar fondo y color de texto


          \colorbox{JungleGreen}{\textcolor{red}{Texto de prueba}}

Down arrow

Definiendo nuevos colores

Sintaxis en el preámbulo

  • \definecolor{NombreColor}{Espacio}{valores}
  • \definecolor{rojo1}{RGB}{255,0,0}
  • \definecolor{rojo2}{rgb}{1,0,0}
  • \definecolor{rojo3}{cmyk}{0,1,1,0}
  • \definecolor{grisecito}{gray}{0.6}
  • \definecolor{rojo4}{HTML}{CF1F1C}

Tarea: Investigar la definición de color usando el espacio wave

Anexo Tablas y colores

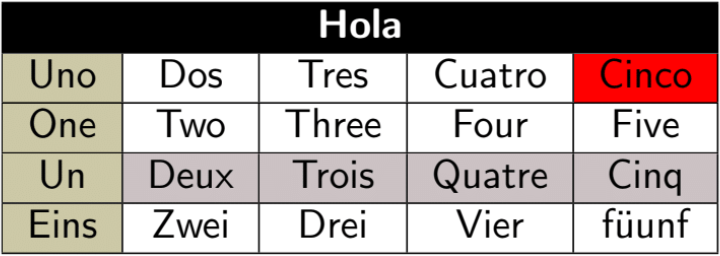

Color en tablas

  • Es necesario paquete colortbl
  • Color en columna:
    |>{\columncolor{Color}}alineacion|.
    |>{\columncolor{rojo1}}c|
  • Color en fila: \rowcolor{color} al inicio de la fila
  • Color en celda: \cellcolor{color} dentro de la celda a resaltar

Color en tablas




Color en tablas

Down arrow

Tabla a partir de Base de Datos

Iris.csv

  • Paquete csvsimple proporciona interfaz para leer archivos csv (comma separated value).
  • \csvautobooktabular{nombre}
  • \csvautobooklongtable{nombre}
  •


Documentación
